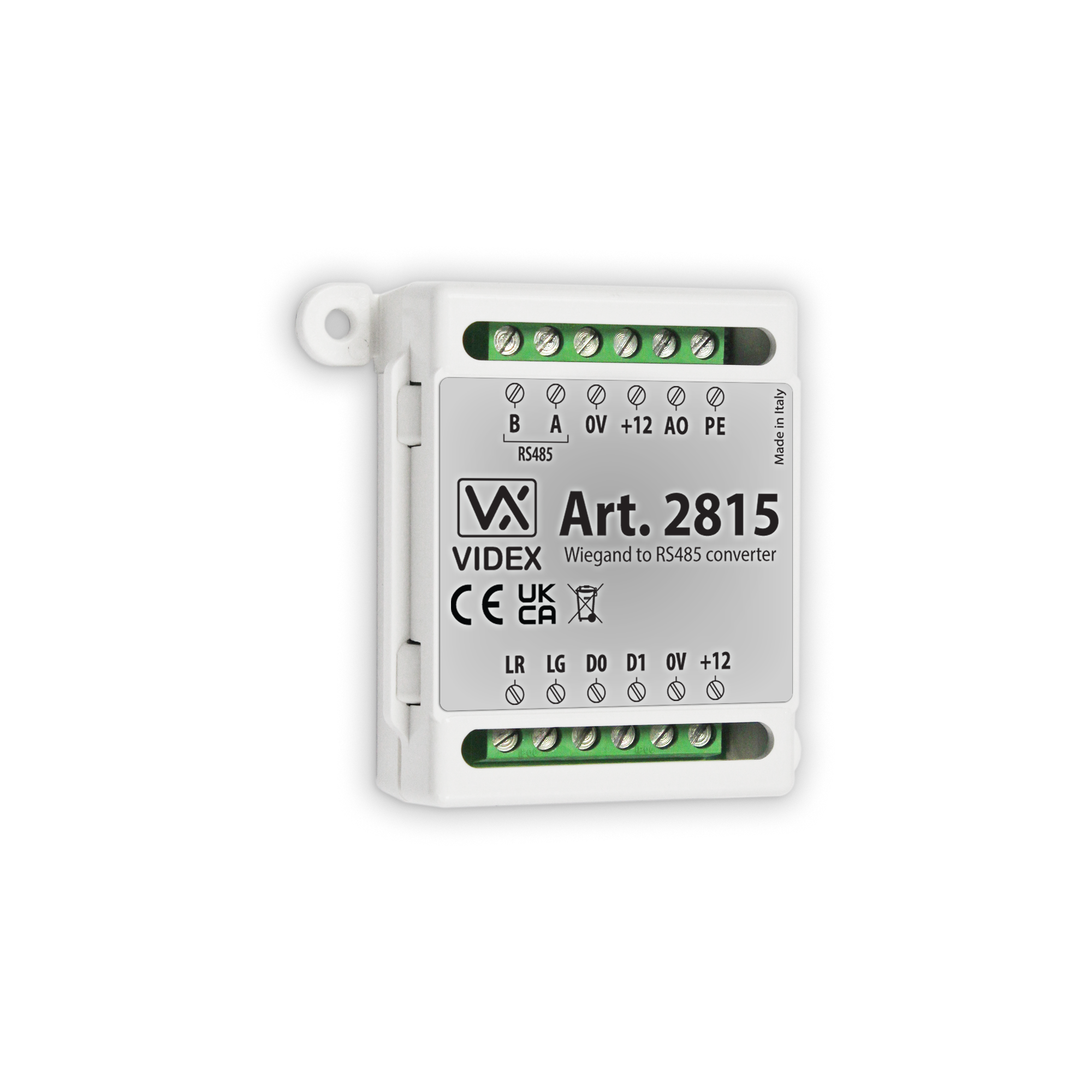

Convertitore Wiegand-RS485

Convertitore Wiegand-RS485 per sistemi GSM e IPure. Consente il collegamento di moduli di controllo accessi di terze parti con protocollo Wiegand (lettori di prossimità e/o tastiere a codice) con il BUS RS485 protocollo Videx. 1 uscita ausiliaria “open collector” per comandare un relè esterno, attivabile tramite BUS RS485 o tramite ingresso pulsante apriporta locale di tipo attivo/basso. Può essere utilizzato anche per attivare il relè remoto Cod. 2813. Integrabile come parte di rete di controllo accessi con altri dispositivi RS485 come Cod. 4903 e Cod. 4850R e relè remoto Cod. 2813. Dimensioni: 66x60x22mm.

Teconologie

Caratteristiche tecniche

Descrizione	Convertitore BUS da Wiegand a RS485
Alimentazione	12Vdc +/-10%
Assorbimenti	10mA (max.)
BUS RS485	Morsetti input/output RS485 A e B
Ingressi	Ingresso alimentazione 12Vdc t, PE (commutato 0V, per attivare AO)
Uscite	Uscita auziliaria AO (commutato 0V, 100mA), Morsetti wiegand: LR, LG, D0 e D1, Uscita 12Vdc per alimentare lettori/tastiera di terze parti
Programmazione	Tramite dip-switch interni: selezione protocollo Wiegand e dispositivo (lettore. o tastiera), configurazione ID dispositivo: ID.0 - ID.15, tempi di attivazione AO (1 - 15 secondi o 0 modalità latch), lunghezza del codice di accesso della tastiera (qualsiasi lunghezza o 4 - 8 cifre)
Dimensioni (mm)	66 x 60 x 22
Montaggio	A parete
