Art. 4504X-2/M

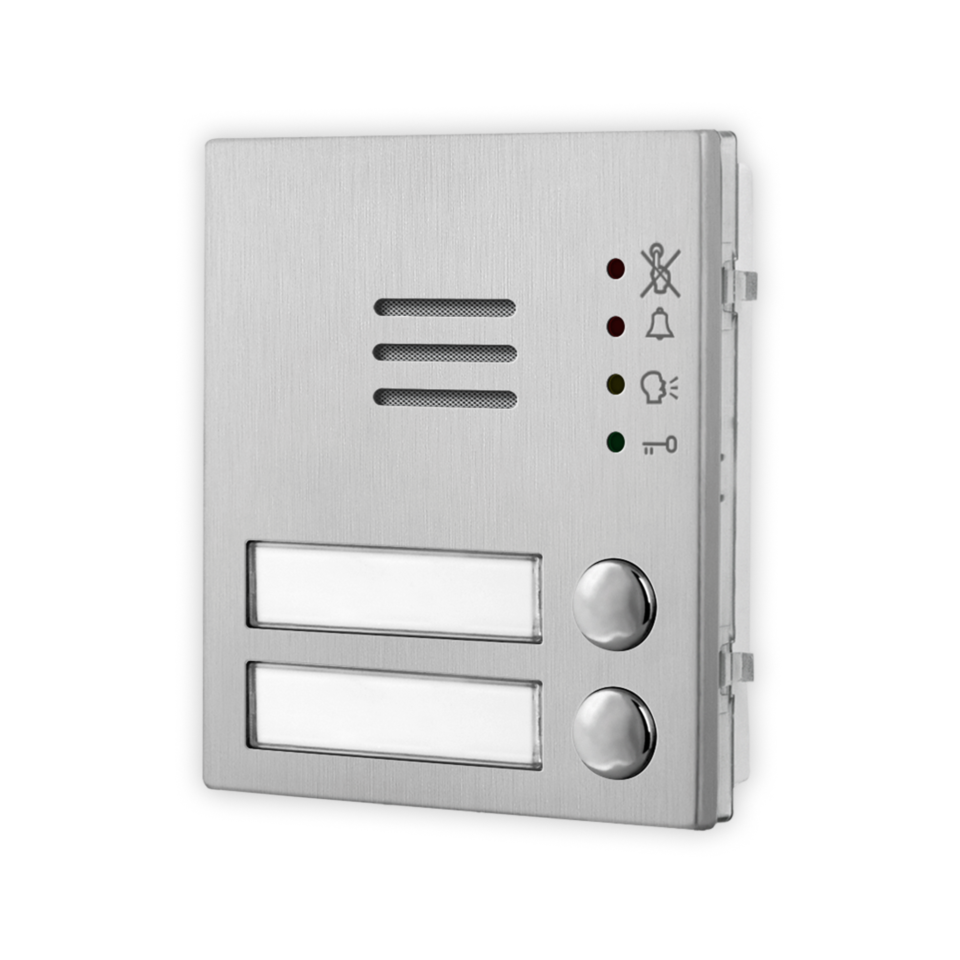

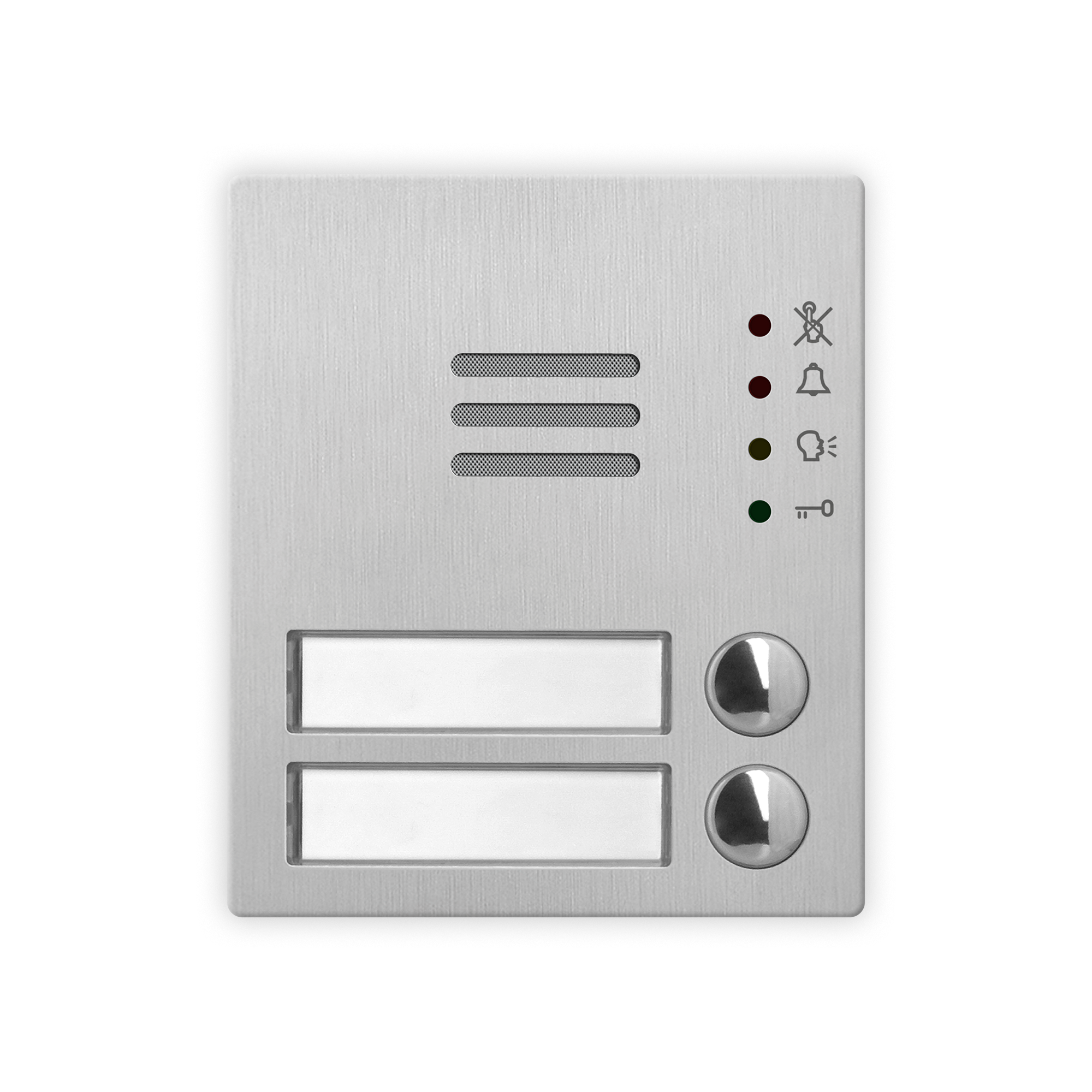

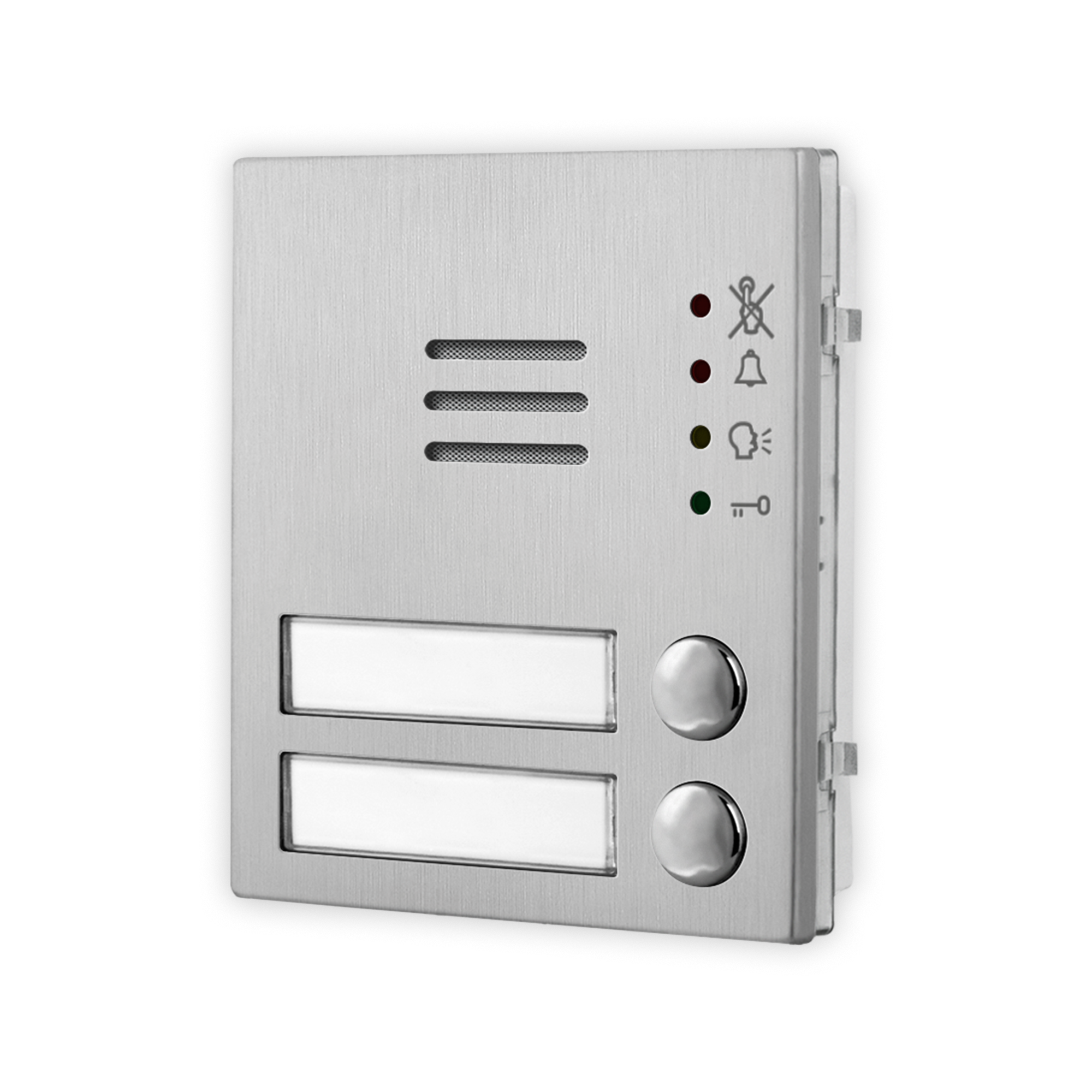

Modulo audio 2 pulsanti per sistema IPure

Modulo audio a 2 pulsanti serie 4000 per sistema IPure compreso di 1 microfono integrato, 1 altoparlante integrato 8Ω/2W, amplificatore in classe D da 1W. Funzione audio full-duplex (AEC) con riduzione digitale del rumore/disturbo. Codec audio G711 µ-law/A-law, protocollo audio Videx IPure/RTP. Frequenza di campionamento 8kHz. Lettore di prossimità RFID integrato (125kHz: EM4100/EM4102) per l'utilizzo fino a 10.000 chiavi cod. 955/T oppure card ISO3, la configurazione chiavi avviene attraverso PC utilizzando software IPure Wizard. Interfaccia Wiegand (34 bit programmabile). Connettore IDC per il collegamento tramite cavo flat (in dotazione) con altri moduli opzionali (massimo 8 moduli per un totale di 42 pulsanti). 4 LED di segnalazione visiva di stato impianto: occupato, chiamata in corso, comunicazione aperta e apertura porta. Segnalazioni acustiche per ipovedenti: comunicazione aperta e apertura porta. Tempo di apertura porta e conversazione configurabili. 2 relè di serie a contatti puliti C-NO-NC (max 24Vac/dc - 2A), 2 ingressi di serie programmabili (PTE). 1 porta bus RS-485. Livelli del microfono e dell' altoparlante regolabili. Retroilluminazione del cartellino informativo con LED di colore blu. Microfono da alloggiare nel vano specifico dei telai porta moduli che consente una migliore resa fonica anche in ambienti rumorosi azzerando inoltre eventuali problemi di effetto larsen. Protocollo proprietario Videx IPure. Multi-compatibilità con protocolli: SIP 2.0 (UDP), 802.1x, RTP, HTTP. Placca in acciaio inox satinato AISI 316 (marine grade) che conferisce durabilità in installazioni soggette ad agenti atmosferici e in prossimità di ambienti marini. Placca antivandalica IK07 e grado di protezione IP65. Temperatura di esercizio -20°/+60°C. Alimentazione PoE 802.3af (Classe 0 - 12.95W) oppure 12Vdc ± 15%/400mA. Porta LAN RJ45 10/100 BASE-TX con Auto-MDIX, cavo raccomandato Cat-5 o superiori. Configurazione semplificata del dispositivo attraverso software IPure Wizard. Dimensioni 103x120x43mm. Ingombro 1 modulo.
Teconologie
Caratteristiche tecniche
Audio/Video Audio
LED segnalazioni visuali Busy
Ring
Speak
Door Open
Codec audio G.711 µ-law
A-law
Frequenza campionamento 8kHz
Compatibilità SIP SIP 2.0
Retroilluminazione cartellino portanome Blu
Lettore chiavi prossimità integrato 125kHz H4102 10.000 chiavi (tramite programmazione da PC)
Pulsanti incorporati 2
Pulsanti max 42
Tipo placca Acciaio AISI 316
Antivandalo IK07
Grado di Protezione IP65
Finitura placca Acciaio inox satinato
Montaggio Modulare serie 4000 - 1 modulo
Programmazioni e regolazioni Tempo conversazione
Tempo relé porta
Modo operativo relé
Regolazioni digitali
Relè 2 contatti puliti (C/NO/NC Max 24Vac/dc 0.4A)
Alimentazione 12Vdc - 400mA oppure
PoE 802.3af (Classe 0 - 12.95W)
LAN 10/100BASE-TX con Auto-MDIX
RJ45
Connettore IDC Si
Ingresso PTE 2 programmabili
Temperatura di esercizio -20°/+60°C
