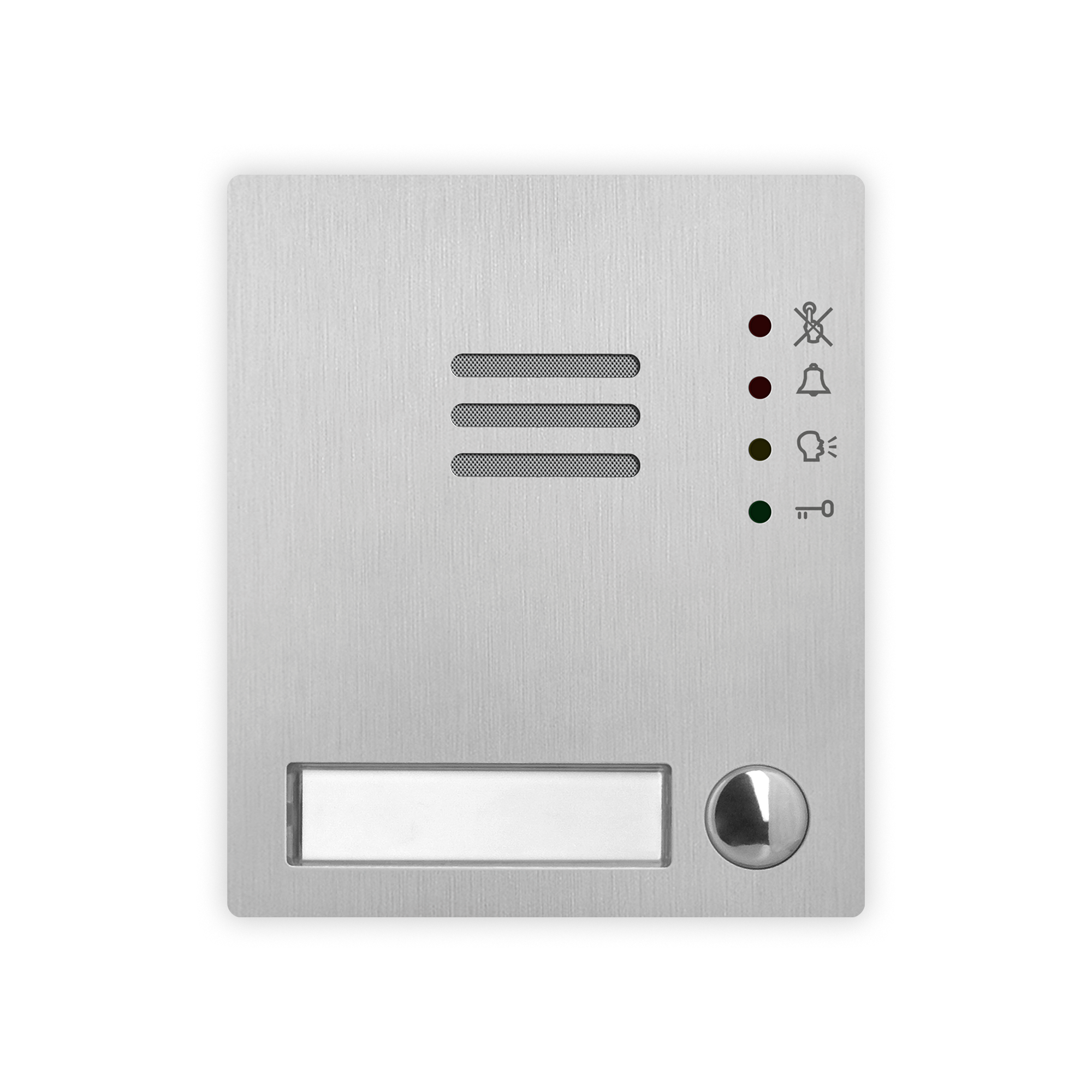

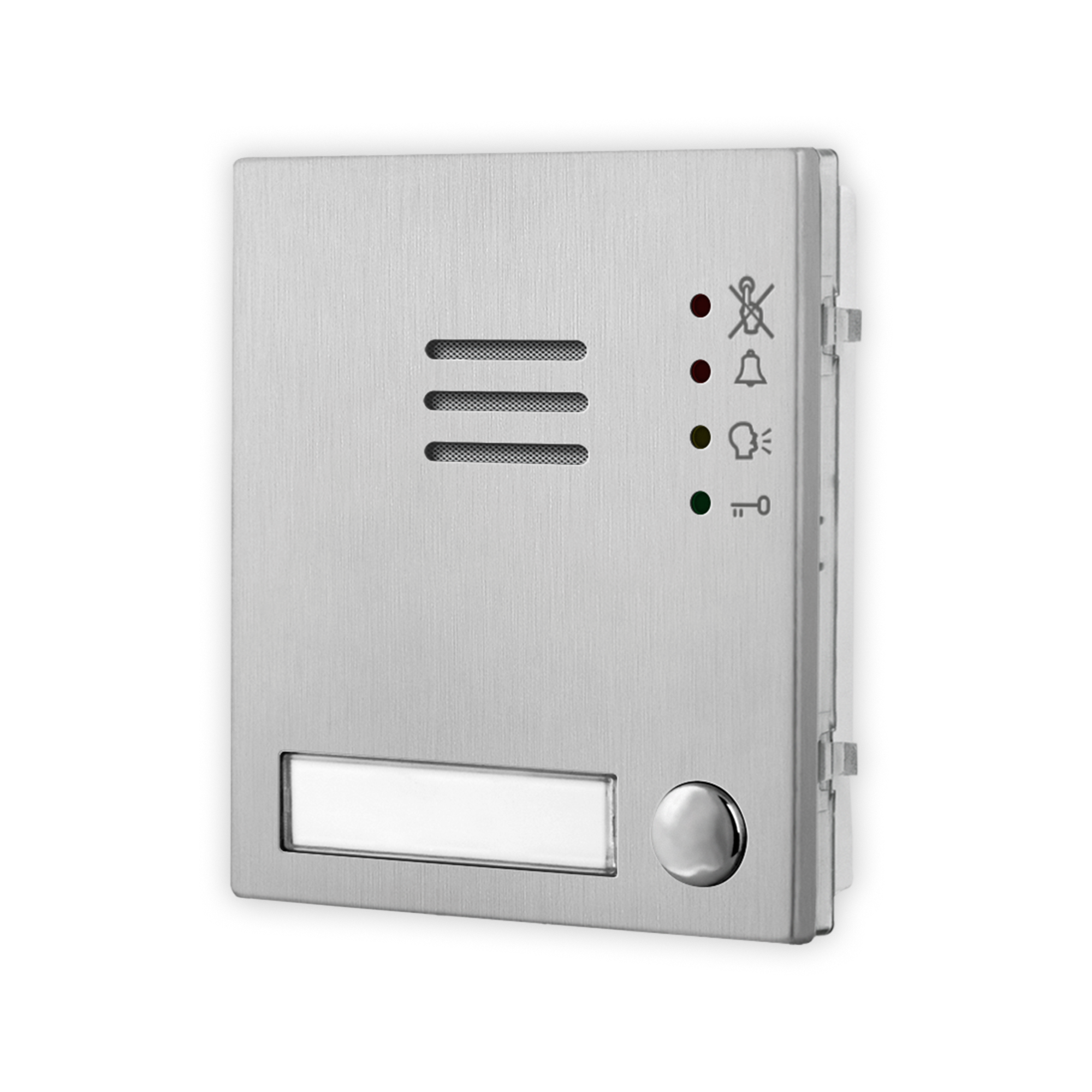

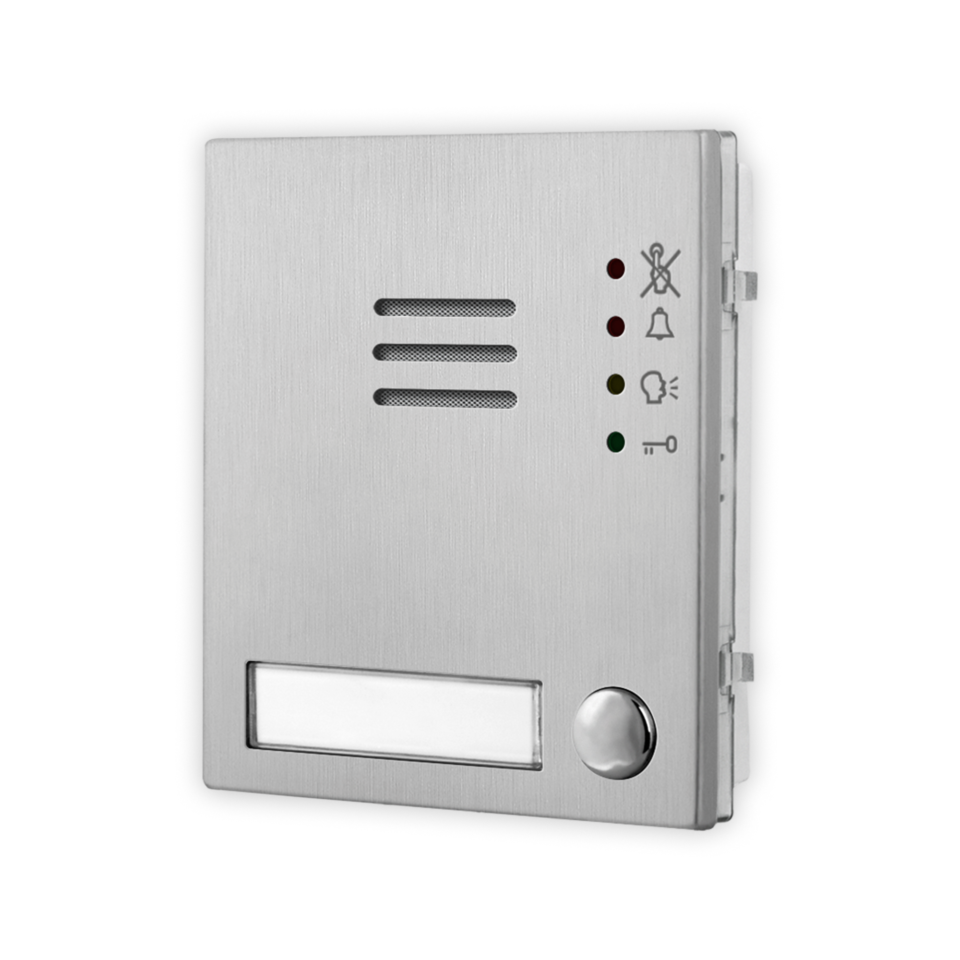

Art. 4304X-1/M

Modulo audio 1 pulsante per sistema VX2300

Modulo audio a 1 pulsanti serie 4000 per sistema VX2300 con microfono ed altoparlante integrato 8Ω/2W e funzione audio full-duplex. Lettore di prossimità RFID integrato (125kHz EM4102) per l'utilizzo fino a 1.000 chiavi di cui fino a 60 programmabili direttamente dal modulo utilizzando la card master in dotazione. Interfaccia BUS-485. Connettore IDC per il collegamento tramite cavo flat (in dotazione) con altri moduli opzionali (massimo 8 moduli per un totale di 42 pulsanti). 4 LED di segnalazione visiva di stato impianto: occupato, chiamata in corso, inizio conversazione ed apertura porta. Segnalazioni acustiche per ipovedenti: inizio conversazione ed apertura porta. Tempo di apertura porta e conversazione configurabili. 1 relè di serie a contatti puliti C-NO-NC (max 24Vac/dc - 2A) con la possibilità di configurare la scarica capacitiva (max 12Vac/dc - 1A) per il pilotaggio diretto della serratura, un'uscita SSR (relè stato solido, max 60Vdc/40Vac - 0,1A) per l'attivazione del secondo cancello ed un ingresso per l'apertura porta diretta (PTE). Livelli del microfono e dell' altoparlante regolabili. Retroilluminazione del cartellino informativo con LED di colore blu. Microfono da alloggiare nel vano specifico dei telai porta moduli che consente una migliore resa fonica anche in ambienti rumorosi azzerando inoltre eventuali problemi di effetto larsen. Placca in acciaio inox satinato AISI 316 (marine grade) che conferisce durabilità in installazioni soggette ad agenti atmosferici e in prossimità di ambienti marini. Placca antivandalica IK07 e grado di protezione IP65. Temperatura di esercizio -20°/+60°C. Alimentazione da BUS. Configurazione semplificata del dispositivo attraverso dip-switch oppure kit di programmazione cod. 2209. Dimensioni 103x120x43mm. Ingombro 1 modulo.
Teconologie
Caratteristiche tecniche
Pulsanti incorporati 1
Pulsanti Max 42
Audio/Video Audio
Tipo placca Standard
Finitura placca Acciaio inox finitura satinata
Cartellino portanome/
Retroilluminazione
Si/Blu
LED segnalazioni visuali Busy, Ring, Speak, Door Open
Lettore di prossimità integrato Si 125Khz H4102 60 chiavi (tramite master tag inclusa) 1000 chiavi (tramite programmazione da PC)
Programmazioni Tempo apertura porta; Tempo di conversazione; Modo operativo relè apertura porta (Scarica capacitiva o contatti puliti)
Modalità programmazione Tramite dip-switch o PC
Interfacce RS-485/WIEGAND
Dimensioni 1 modulo
Regolazioni Microfono, Altoparlante, Bilanciamento
Relè 1
Contatti relè Contatti puliti / Scarica capacitiva (12Vac/dc 1A max)
Voltaggio relè Max 24Vac/dc 2A
Connettore IDC Si
Ingresso PTE Si
Alimentazione Fornita dal BUS
Temperatura di lavoro -20 +60°C
